VRV i VRF sustavi
VRV sustav grije i hladi zgradu jednom vanjskom jedinicom na koju je spojeno više unutarnjih, pa svaka prostorija zasebno podešava temperaturu. Daikin VRV i Clivet VRF sustave ugrađujemo u poslovne zgrade, hotele i javne ustanove.
Ukratko
- Sustav
- jedna vanjska jedinica, više unutarnjih
- Naziv
- VRV kod Daikina, VRF kod drugih proizvođača
- Ugrađujemo u
- poslovne zgrade, hotele, javne ustanove i stambeno-poslovne zgrade
- Usluge
- projektiranje, ugradnja i servis
- Stanje propisa
- listopad 2026.
VRV ili VRF?
VRV znači Variable Refrigerant Volume, promjenjivi volumen rashladnog sredstva. Naziv VRV dolazi od Daikina, dok drugi proizvođači često koriste naziv VRF (Variable Refrigerant Flow). Riječ je o istoj vrsti sustava.
Granice VRV sustava
Granice sustava zadaje proizvođač. Za Daikin VRV 5 s dizalicom topline (RXYA-A) one iznose:
- najviše 64 unutarnje jedinice na jedan sustav, ovisno o veličini vanjske jedinice;
- najdulja cijev od vanjske jedinice 165 m stvarne duljine, a ukupna duljina cijevi 1 000 m;
- visinska razlika vanjske i unutarnje jedinice do 50 m ako je vanjska jedinica viša, odnosno 40 m ako je niža;
- visinska razlika između unutarnjih jedinica do 30 m.
Kod hotela i ureda s mnogo malih prostorija važna je i količina rashladnog sredstva. Norma za ovu vrstu uređaja, IEC 60335-2-40, ograničava koliko rashladnog sredstva smije biti u sustavu s obzirom na površinu najmanje prostorije koju sustav opslužuje. Daikin VRV 5 s rashladnim sredstvom R-32 to rješava tvornički ugrađenim mjerama: alarmom na upravljaču i zapornim ventilima koji pri propuštanju odvajaju dio sustava s unutarnjom jedinicom.
Naši VRV sustavi
VRV sustavi koje smo izveli
Za Hotel Turist u Varaždinu izveli smo kompletnu rekonstrukciju sustava grijanja i hlađenja južnog krila s Daikin VRV sustavom.
-
8 + 155
vanjskih i unutarnjih jedinica, Hotel Turist, Varaždin
-
381 kW
približna instalirana rashladna snaga vanjskih jedinica, Hotel Turist
-
11
VRV sustava sa 17 vanjskih i 60 unutarnjih jedinica, HAZU, Zagreb
-
4 + 44
vanjske i unutarnje VRV jedinice, Tehnološki park Varaždin
-
1 400 m
približna duljina freonskog bakrenog cjevovoda, Tehnološki park Varaždin

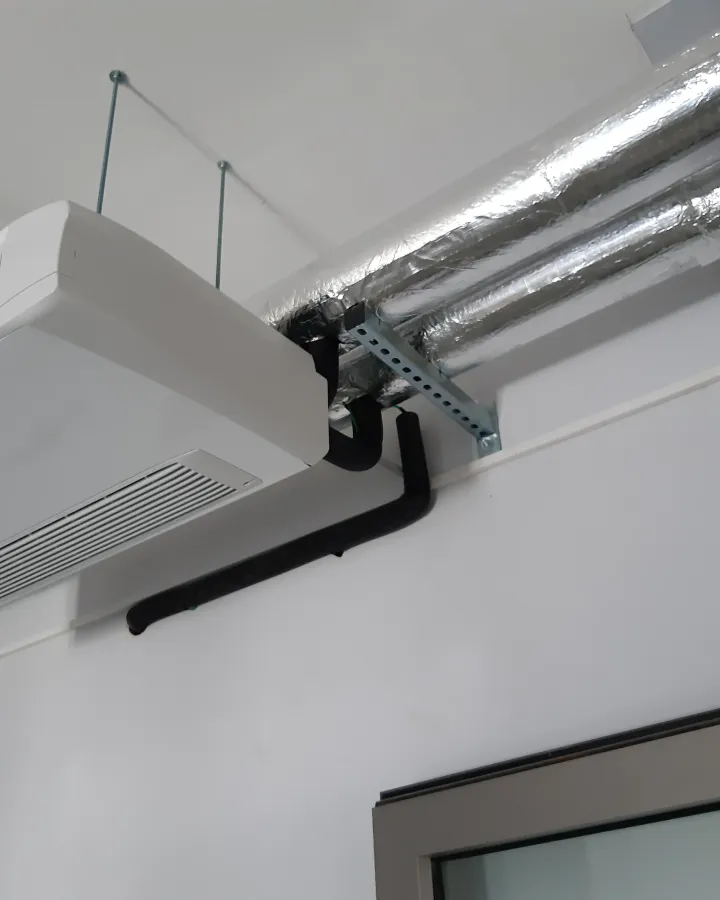

Daikin VRV sustave ugradili smo i u upravnoj zgradi Podravke u Koprivnici i u potkrovlju Studentskog centra Varaždin, a Clivet VRF sustav u dijelu stanova zgrade VAMA u Varaždinu.
Ventilacija uz VRV
U zgradama s našim najvećim VRV sustavima izveli smo i ventilaciju:
- HAZU, Zagreb: pet klima-komora s kanalskim razvodom;
- Tehnološki park Varaždin: pet rekuperatora zraka i oko 700 m izoliranog ventilacijskog kanalnog razvoda;
- Hotel Turist, Varaždin: Daikin klima-komora, oko 1 140 m spiro cijevi i više od 5 000 kg kanala od pocinčanog lima.
VRV ili ventilokonvektori?

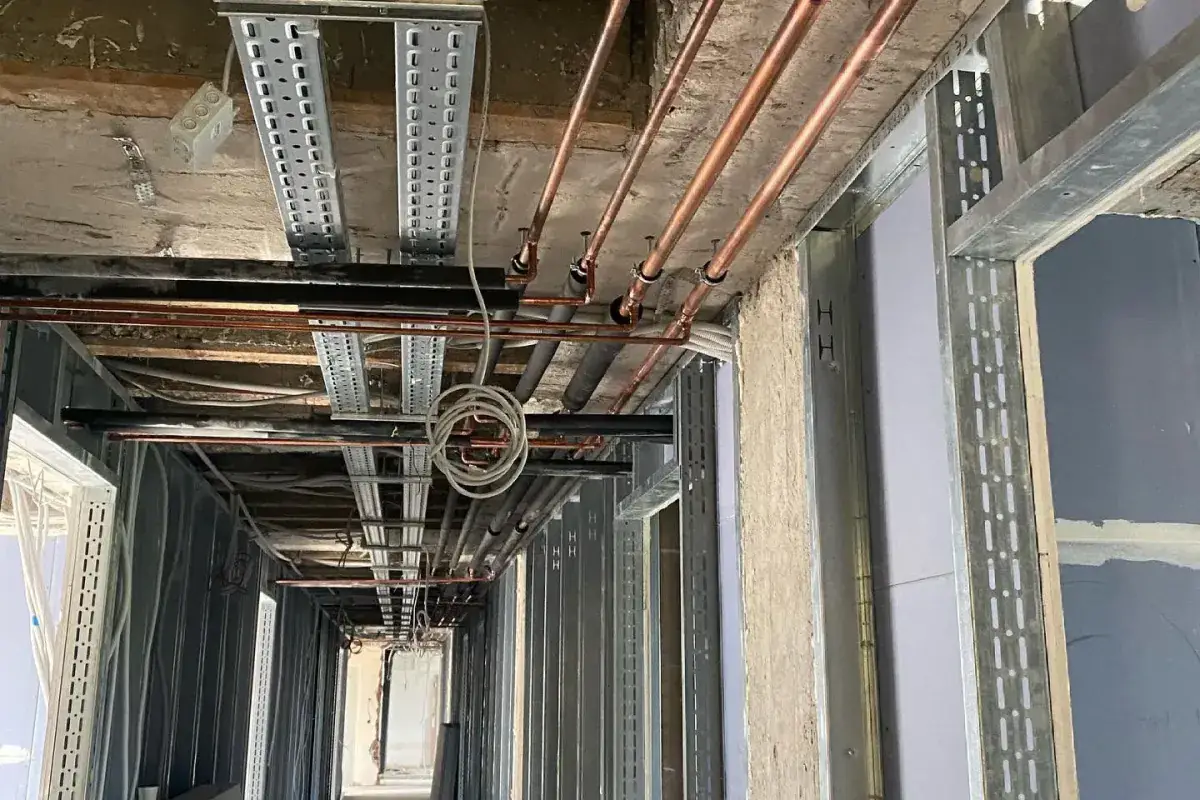

Hotel Turist ima oba rješenja. U sjevernom krilu ugradili smo nove rashladnike, rekonstruirali cijelu cijevnu mrežu i u sobama izveli hlađenje ventilokonvektorima. U južnom krilu grijanje i hlađenje radi Daikin VRV sustav, s oko 1 750 m predizoliranog bakrenog cjevovoda i 600 m cjevovoda za odvod kondenzata.
Kod ventilokonvektora rashladnik ili dizalica topline priprema vodu, a voda kroz cijevi dolazi do jedinica u prostorijama. Kod VRV sustava do unutarnjih jedinica bakrenim cijevima dolazi rashladno sredstvo.
Ventilokonvektore smo s dizalicama topline izveli za Plinacro u Zagrebu, gdje je zamijenjen 201 ventilokonvektor, i za Framos u Čakovcu, sa 65 kazetnih ventilokonvektora. Koje rješenje odgovara zgradi, predlažemo u projektu ili nakon izvida.
Obveze i servis
Obveze vlasnika VRV sustava
Obveze ovise o količini rashladnog sredstva u sustavu, izraženoj u tonama ekvivalenta CO2. Provjera propuštanja dio je našeg redovitog servisa VRV sustava. Sve obveze vlasnika, s člancima propisa, opisane su na stranici Obveze vlasnika sustava.
Propis: Uredba (EU) 2024/573, čl. 5. st. 6.; Zakon o klimatskim promjenama i zaštiti ozonskog sloja (NN 67/25), čl. 98. st. 4.; Zakon o energetskoj učinkovitosti u zgradarstvu (NN 155/25), čl. 18. i 19.
Za sustav vrijedi:
- provjera propuštanja svakih 12 mjeseci od 5 t CO2e, svakih 6 mjeseci od 50 t i svaka 3 mjeseca od 500 t; sa sustavom za otkrivanje propuštanja upola rjeđe;
- sustav od 5 t CO2e naviše prijavljuje se Ministarstvu u roku od 15 dana od puštanja u pogon;
- sustav klimatizacije nazivne snage iznad 70 kW pregledava se najmanje jednom u deset godina.
Servis VRV sustava
Redoviti servis ne obuhvaća dopunu ili zamjenu rashladnog sredstva, sanaciju propuštanja ni popravke ili zamjene dijelova.
Redoviti servis VRV sustava obuhvaća:
- Unutarnje jedinice: čišćenje i pranje filtara; pregled izmjenjivača topline i ventilatora; čišćenje i provjera odvoda kondenzata; provjera temperature zraka, buke i vibracija.
- Vanjska jedinica: pregled i čišćenje izmjenjivača topline; provjera ventilatora i kompresora; pregled električnih priključaka i zaštitnih elemenata; provjera neobičnih zvukova i vibracija.
- Rashladni krug: provjera radnih tlakova i temperatura; provjera radnih parametara rashladnog sredstva; provjera propuštanja; provjera količine rashladnog sredstva prema radnim parametrima i podacima proizvođača.
- Elektronika i upravljanje: očitavanje grešaka iz upravljačkog sustava; provjera senzora, komunikacije i regulacije; kontrola načina grijanja i hlađenja; probni rad sustava nakon servisa.
Česta pitanja
Može li se VRV sustav ugraditi u postojeću zgradu?
Može. U Hotelu Turist u Varaždinu VRV sustav ugrađen je u rekonstrukciji južnog krila, a u Tehnološkom parku Varaždin u rekonstrukciji i nadogradnji poslovne zgrade. U obje zgrade uz VRV je izvedena i ventilacija.
Može li VRV sustav istodobno grijati i hladiti?
Može, ako je izveden s povratom topline. Daikin VRV s povratom topline je trocijevni i istodobno hladi jedne prostorije, a grije druge, tako da toplinu iz prostorija koje se hlade prenosi u prostorije koje se griju. Kod izvedbe s dizalicom topline jedna vanjska jedinica u istom trenutku ne može i hladiti i grijati.
Koliko često se mora provjeriti propuštanje VRV sustava?
Ovisi o količini rashladnog sredstva u tonama ekvivalenta CO2: od 5 t svakih 12 mjeseci, od 50 t svakih 6 mjeseci, a od 500 t svaka 3 mjeseca. Ako je ugrađen sustav za otkrivanje propuštanja, provjere su upola rjeđe.
Propis: Uredba (EU) 2024/573, čl. 5. st. 6.
